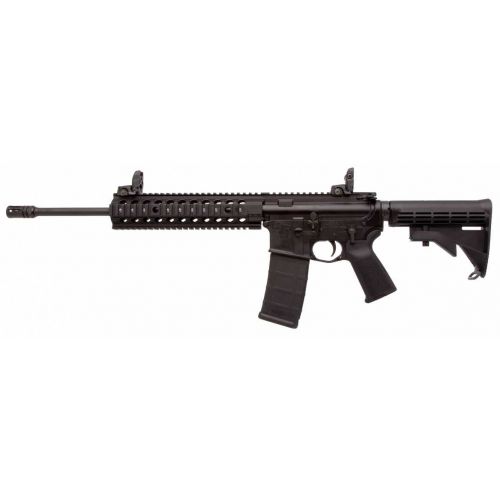

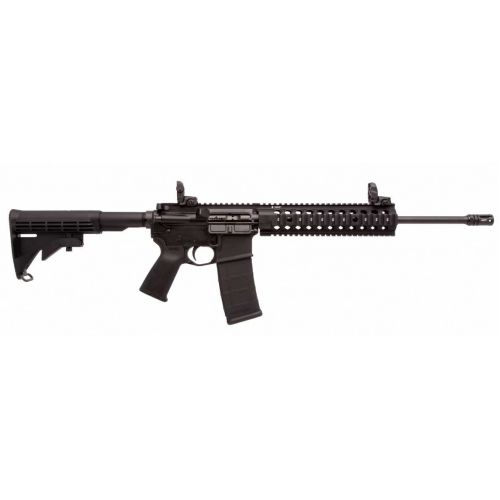

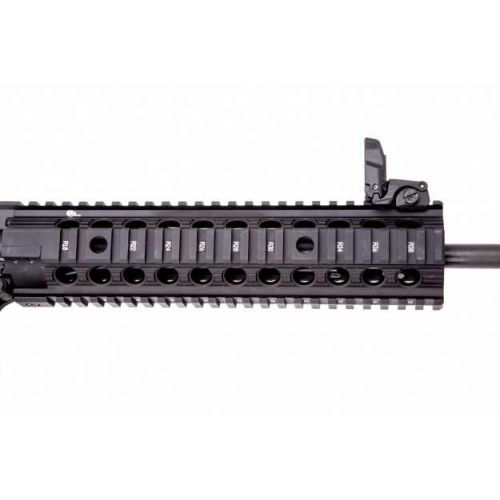

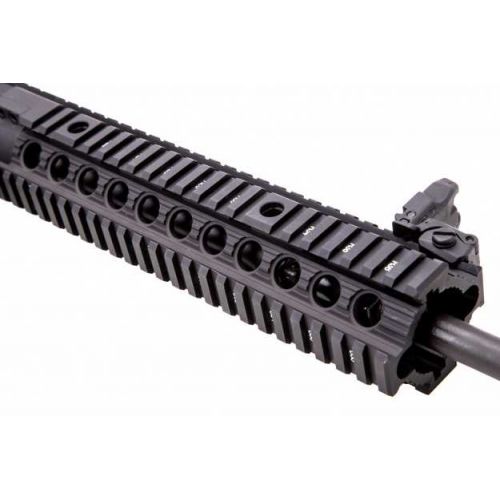

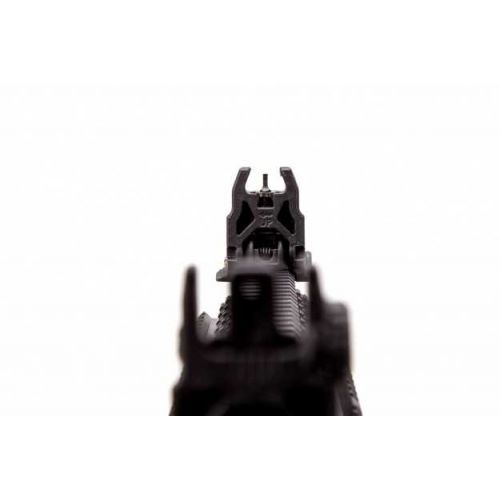

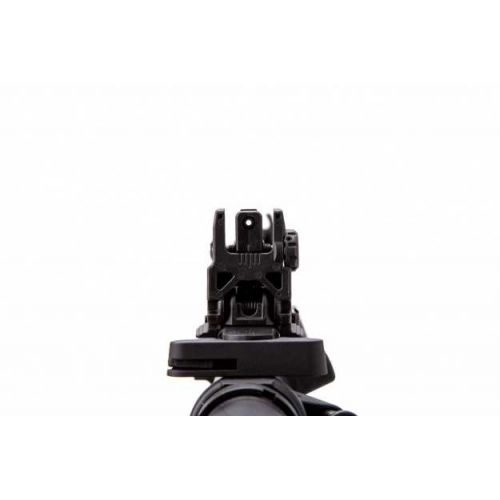

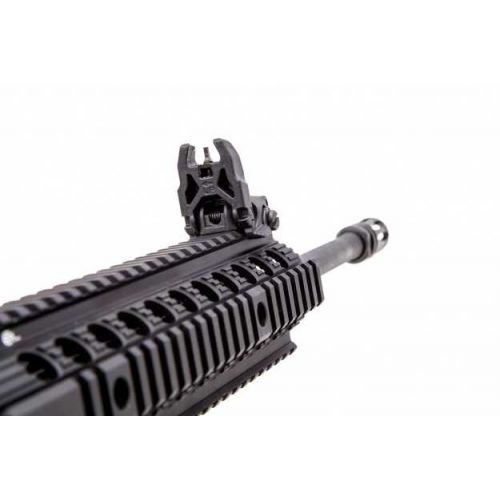

Карабин нарезной Colt M4, кал.223 Rem, ствол 16

Фирма Colt разрабатывала карабины (варианты с укороченным стволом) на базе винтовок семейства AR-15 / M16 с конца 1960х годов. Часть из этих карабинов, в частности Colt CAR-15 Commando, XM-177E, поступили на вооружение некоторых подразделений Вооруженных Сил США, а также поставлялись на экспорт (в том числе в Израиль).

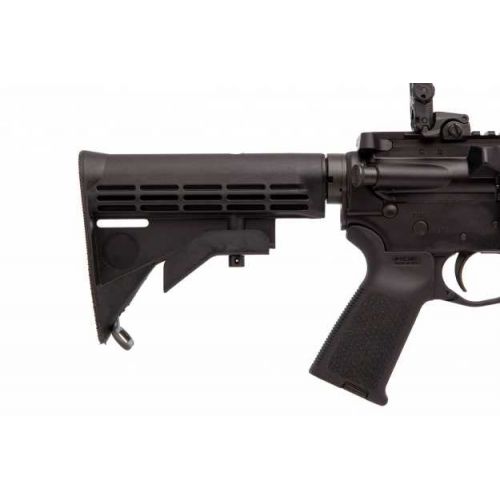

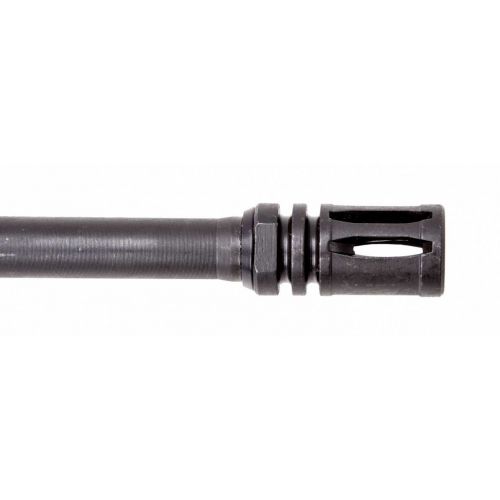

Карабин М4, по сути, являлся винтовкой М16А2 с укороченным стволом и телескопическим прикладом. По сравнению с базовой винтовкой М16А2, карабин М4 имеет меньшие размеры, и потому более удобен для бойцов, перемещающихся в технике (джипы, бронетранспортеры, вертолеты), а также при ведении боев в городе. В то же время, укороченный ствол вызвал уменьшение эффективной дальности стрельбы.

Конструкция карабинов M4, используемая во всех AR – образных карабинах современности была разработана Юджином Стонером, она не имеет газового поршня в его традиционном понимании. Пороховые газы отводятся через отверстие в стенке ствола и по газовой трубке из нержавеющей стали внутрь ствольной коробки. Задний конец газовой трубки перед выстрелом входит в специальный насадок ("gas key"), установленный сверху на затворной раме. В момент выстрела пороховые газы проходят по газовой трубке и через насадок попадают в полость внутри затворной рамы. Эта кольцевая полость расположена вокруг хвостовика затвора и с передней стороны ограничена утолщенной частью затвора, а с задней — стенкой затворной рамы. Давление газов внутри этой полости заставляет затворную раму начать движение назад, относительно изначально неподвижного затвора. Это движение при помощи фигурного паза в затворной раме и входящего в него ведущего штифта на затворе поворачивает затвор, выводя его боевые упоры (числом 7) из зацепления с хвостовиком ствола. После расцепления затвора со стволом вся затворная группа (затвор и затворная рама) продолжают движение назад под действием остаточного давления газов в патроннике и благодаря инерции этих частей. При этом движении из ствола извлекается и выбрасывается наружу стреляная гильза и сжимается возвратная пружина, расположенная в прикладе. Под воздействием возвратной пружины затворная группа возвращается вперед, подавая в ствол новый патрон и в конце движения запирая ствол поворотом затвора. Карабин оборудован затворной задержкой.

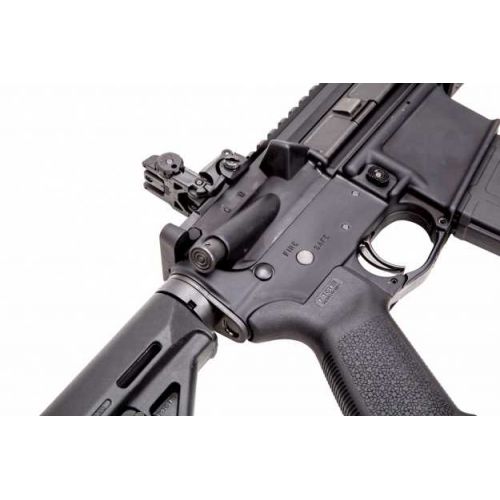

Рукоятка взведения «Т» — образная, расположена в задней части ствольной коробки над прикладом, и не двигается при стрельбе. Начиная с ХМ16Е1 / М16А1 винтовки имеют на правой стороне ствольной коробки досылатель затвора, предназначенный для ручного закрытия затвора, если усилия возвратной пружины для этого не хватает (например, засорился патронник).

Окно для выброса гильз закрывается подпружиненной пылезащитной шторкой, автоматически открывающейся при взведении затвора. Кроме того, начиная с М16А2 позади окна для выброса гильз появился выступ-отражатель, предназначенный для обеспечения возможности комфортной стрельбы с левого плеча.
